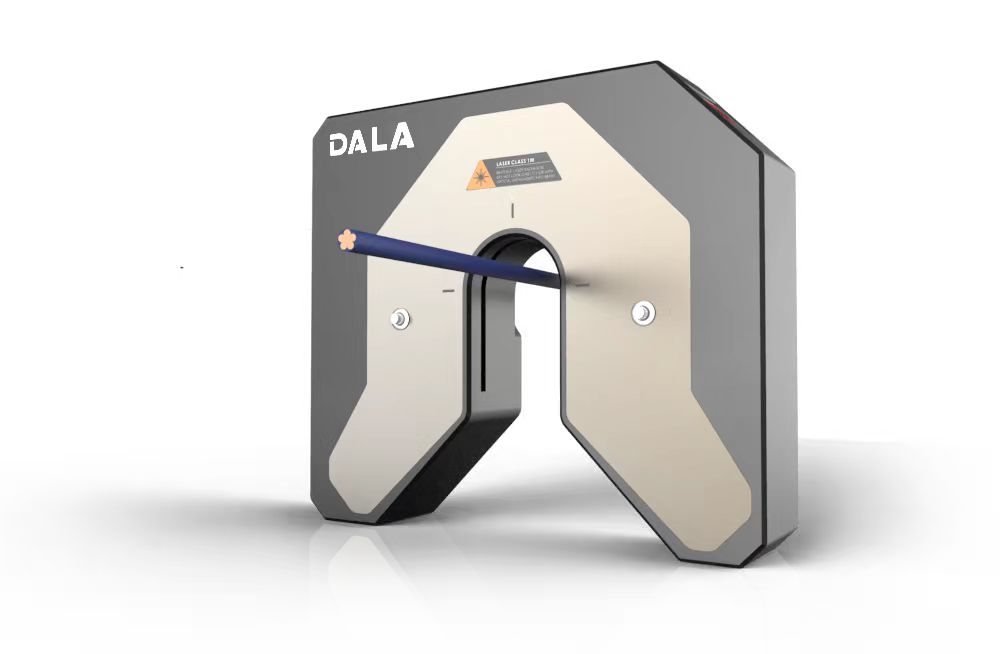

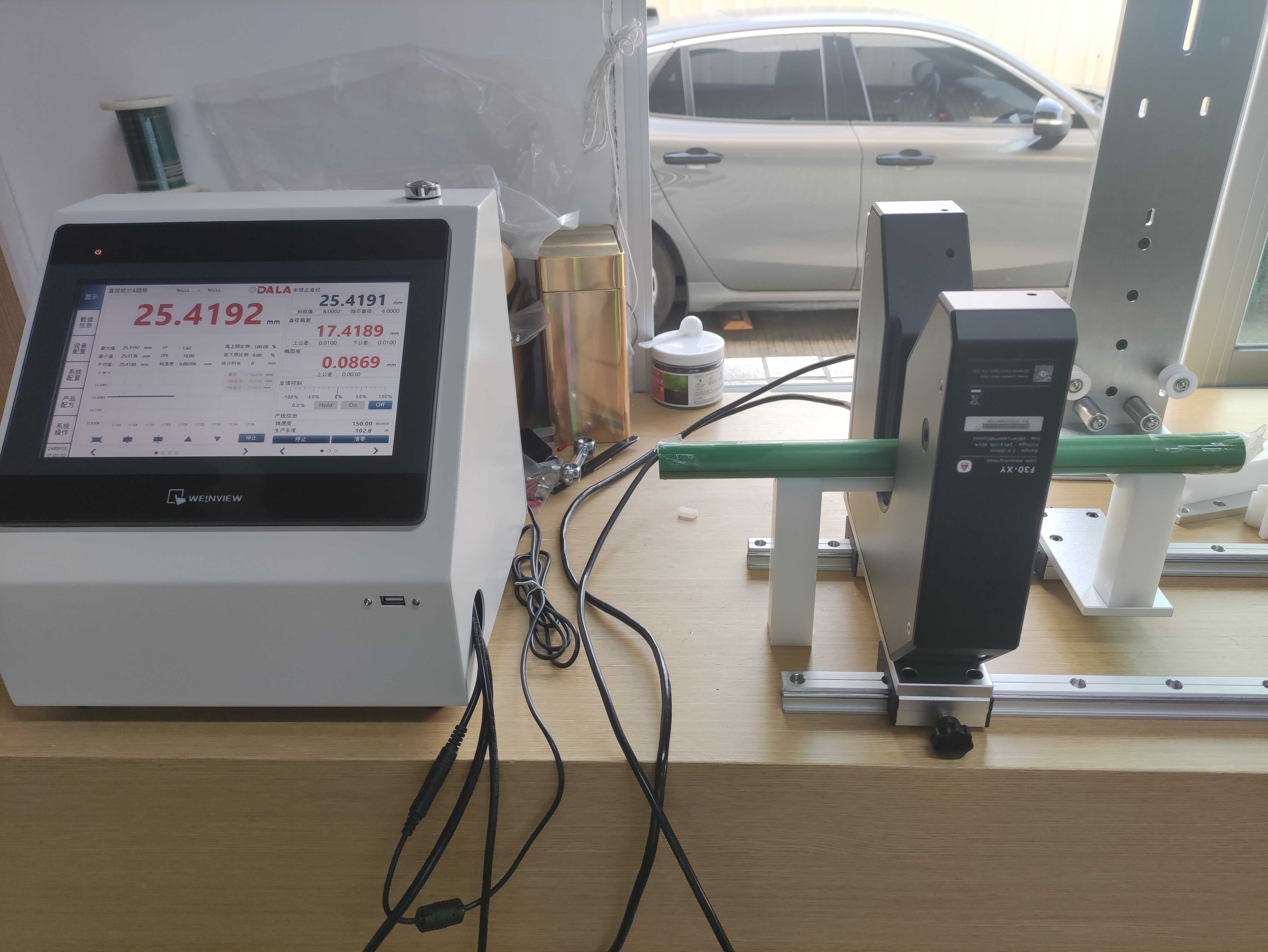

F-K系列高速凹凸激光测径仪0.2-30mm
激光测径、椭圆测量、凹凸检测

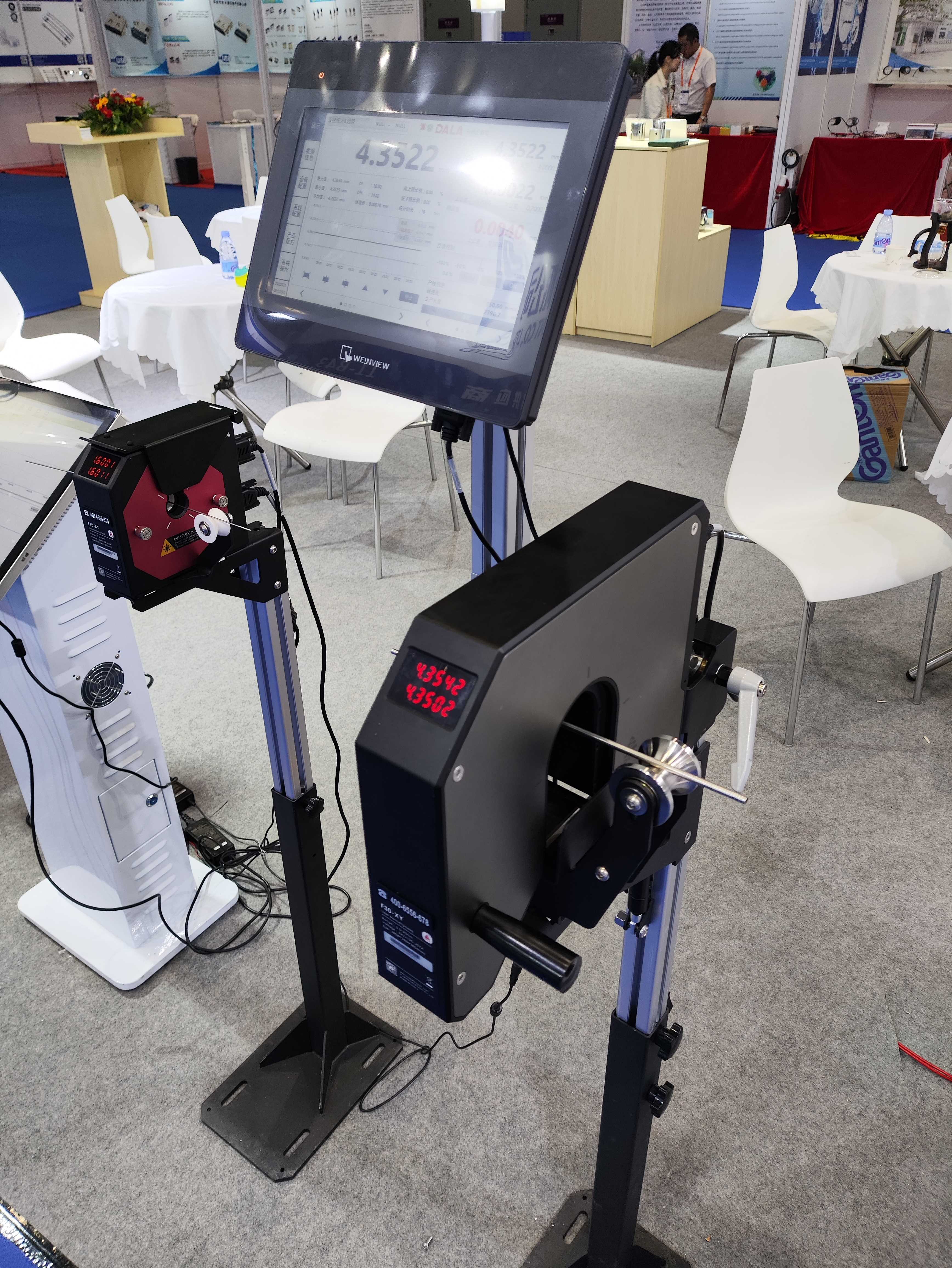

一、产品介绍
大能测控-激光测径仪F-K系列产品采用先进的无电机激光衍射测量技术，配合强大的信号处理系统，得出线材精确结果，具有高精度、高稳定性和高耐久度等特点。
主要用于漆包线、钢丝、铁丝、铜杆、电线电缆、塑胶线、电力电缆、光纤、铝塑管、刚才、医疗管材、水管等各类管材、棒材、线材的外径、椭圆度、凹凸缺陷测量。
二、产品特点
1.激光衍射测量原理，实现超高精度
采用无电机、无光学透镜的激光衍射测量原理，该技术采用CCD阵列传感器和脉冲激光光源，配合信号处理系统，可得出精确结果。
2.即使存在线材振动，仍然保持高稳定性
采用高速曝光器件，对振动的工件等瞬间变动的测量物进行清晰识别、消除振动误差。
3.接口资源丰富，提升仪器的便利性
提供CAN及2路RS485,可直接连接工控触摸屏或PLC，部分F-K系列设备还可安装PROFINET接口，用于接入工业网络；模拟量输入和脉冲线速度输入作为标准配置，为仪器提供线速度数据输入，可用于PI反馈控制；用户可自定义的数据量输入可用于控制统计开关、反馈控制开关等功能，数字量输出功能可输出仪器状态，大大 提升了客户使用的便捷性。
4.集成PI外径自动反馈控制系统
内部集成PI外径自动反馈系统，用于控制绝缘线上挤出机或牵引机，实现外径自动闭环控制。
5.多维度线材测量数据呈现
集成直径测量、椭圆度测量功能，除此之外，F-K系列产品还支持缺陷检测。
6.强大的测量与控制系统软件
配备强大的DS14ZT测量与控制系统软件，为用户提供直观的可视化数据界面，测量数据统计、分析与管理，操作权限管理以及强大且便捷的人机交互。
7.无电机设计
采用无电机设计方案，内部没有任何运动部件和光学镜头，无需担心由于振动或光学部件位置微弱变化带来的测量误差，长期使用仍然稳定可靠。
8.结构简单，可靠性高
产品结构简单，非常适合在线测量线缆的直接和椭圆度，可靠性更高。
三、技术指标
| 型号 | F10-XY | F30-XY | F2010-K | F2030-K | F4010-K | |||||||||||||||||||||||||||||||||||
| 轴数 | 双轴 | 双轴 | 双轴 | 双轴 | 四轴 | |||||||||||||||||||||||||||||||||||
| 测量数据类型 | 直径、椭圆度 | 直径、椭圆度 | 直径、椭圆度、凹凸点 | 直径、椭圆度、凹凸点 | 直径、椭圆度、凹凸点 | |||||||||||||||||||||||||||||||||||
| 采样频率 | 1000Hz (单轴：500Hz) |
1000Hz (单轴：500Hz) |
20KHz (单轴：10KHz) |
10KHz (单轴：5KHz) |
40KHz (单轴：10KHz) |
|||||||||||||||||||||||||||||||||||
| 测量范围 | 0.2~ 10mm | 0.5~30mm | 0.2~ 10mm | 0.5~30mm | 0.3~ 10mm | |||||||||||||||||||||||||||||||||||
| 重复精度（1） | ±0. 1μm | ±0.2μm | ±0. 1μm | ±0.2μm | ±0.2μm | |||||||||||||||||||||||||||||||||||
| 测量精度（2） | ±(0.0005+0.01%* D)mm | ±(0.001+0.01%* D)mm | ±(0.0005+0.01%* D)mm | ±(0.001+0.01%* D)mm | 直径测量精度：±(0.001+0.01%* D)mm 椭圆度精度： ＜0.5mm：±0.004mm ≥0.5mm: ±2* (0.001+0.01%* D)mm |
|||||||||||||||||||||||||||||||||||
| 最⼩缺陷检测⾼度 | / | / | 0.01mm | 0.01mm | 0.01mm | |||||||||||||||||||||||||||||||||||
| 最⼩缺陷检测⻓度 | / | / | 0.2mm（线速度为120m/ min） 0.8mm（线速度为500m/ min） |
0.4mm（线速度为120m/ min） 1.6mm（线速度为500m/ min） |
0.2mm（线速度为120m/ min） 0.8mm（线速度为500m/ min） |
|||||||||||||||||||||||||||||||||||
| 外形 尺⼨ | 155x140x58mm | 280x245x58mm | 155x140x58mm | 280x245x58mm | 275x242x60mm | |||||||||||||||||||||||||||||||||||
| ⼯作电源 | 24V ±10% 40VA | 24V ±10% 40VA | ||||||||||||||||||||||||||||||||||||||
| 运⾏温度 | 5~50 ℃ | 5~50 ℃ | ||||||||||||||||||||||||||||||||||||||
| 显⽰⽅式 | LED显⽰ | LED显⽰ | ||||||||||||||||||||||||||||||||||||||
| 通讯接⼝ | 标配：WIFI、RS485 MODBUS RTU、CAN | 标配：WIFI、RS485 MODBUS RTU、CAN 选配：PROFIBUS、PROFINET、EtherNet/IP、EtherCAT |
||||||||||||||||||||||||||||||||||||||
| 电⽓接⼝ | 标配：数字量输出（继电器）、数字量输⼊、模拟量输⼊、编码器脉冲输⼊接⼝ 选配：PI反馈控制、模拟量输出（4） |
|||||||||||||||||||||||||||||||||||||||
| 数据采集分析 | ⽀持(选配DS14 ZT显⽰控制系统) | |||||||||||||||||||||||||||||||||||||||
| 超差报警 | ⽀持 | |||||||||||||||||||||||||||||||||||||||
| 透明模式 | ⽀持 | |||||||||||||||||||||||||||||||||||||||
四、联系方式
广东卓跃大能测控技术有限公司
网址：dala-ctrl.com 联系方式：13450088186李/13377758637王
邮箱：sales@dala-ctrl.com 固定电话：400 655 6678
公司地址：广东省东莞市虎门镇大宁赵屋一路3号
